Brzdové charakteristiky

[Josef Vogeltanz]

Tak jako fungují trakční charakteristiky definované parametrem MaxTractiveForceCurves (popř. tabulka ORTSTractionCharacteristics), funguje stejně i brzdová charakteristika pro EDB. Jako příklad uvádím charakteristiku pro loko řady (150/151/350). Mají identickou EDB (3800kW/120kN) s mařením enegie do odporníku. Rozdíl je s rozsahem 45-140km/h pro 150, 25-160km/h pro 151 a 45-160km/h pro 350.
Parametr pro brzdovou charakteristriku se jmenuje DynamicBrakeForceCurves a jeho forma zápisu je stejná jako u MaxTractiveForceCurves. Zde je pro rychlost 25-160km/h a kontrolér 10% až 120%:

DynamicBrakeForceCurves (
0.00 (
0 0
44.44 0
)
0.10 (
6.94 3800
8.33 4600
11.11 5800
13.88 7800
16.66 9300
19.44 10900
22.22 12000
25.00 12000
27.77 12000
30.55 12000
33.33 11000
36.11 10200
38.88 9500
41.66 8900
44.44 8300
)
0.20 (
6.94 7600
8.33 9200
11.11 11600
13.88 15600
16.66 18600
19.44 21800
22.22 24000
25.00 24000
27.77 24000
30.55 24000
33.33 22000
36.11 20400
38.88 19000
41.66 17800
44.44 16600
)
0.30 (
6.94 11400
8.33 13800
11.11 17400
13.88 23400
16.66 27900
19.44 32700
22.22 36000
25.00 36000
27.77 36000
30.55 36000
33.33 33000
36.11 30600
38.88 28500
41.66 26700
44.44 24900
)
0.40 (
6.94 15200
8.33 18400
11.11 23200
13.88 31200
16.66 37200
19.44 43600
22.22 48000
25.00 48000
27.77 48000
30.55 48000
33.33 44000
36.11 40800
38.88 38000
41.66 35600
44.44 33200
)
0.50 (
6.94 19000
8.33 23000
11.11 29000
13.88 39000
16.66 46500
19.44 54500
22.22 60000
25.00 60000
27.77 60000
30.55 60000
33.33 55000
36.11 51000
38.88 47500
41.66 44500
44.44 41500
)
0.60 (
6.94 22800
8.33 27600
11.11 34800
13.88 46800
16.66 55800
19.44 65400
22.22 72000
25.00 72000
27.77 72000
30.55 72000
33.33 66000
36.11 61200
38.88 57000
41.66 53400
44.44 49800
)
0.70 (
6.94 26600
8.33 32200
11.11 40600
13.88 54600
16.66 65100
19.44 76300
22.22 84000
25.00 84000
27.77 84000
30.55 84000
33.33 77000
36.11 71400
38.88 66500
41.66 62300
44.44 58100
)
0.80 (
6.94 30400
8.33 36800
11.11 46400
13.88 62400
16.66 74400
19.44 87200
22.22 96000
25.00 96000
27.77 96000
30.55 96000
33.33 88000
36.11 81600
38.88 76000
41.66 71200
44.44 66400
)
0.90 (
6.94 34200
8.33 41400
11.11 52200
13.88 70200
16.66 83700
19.44 98100
22.22 108000
25.00 108000
27.77 108000
30.55 108000
33.33 99000
36.11 91800
38.88 85500
41.66 80100
44.44 74700
)
1.00 (
6.94 38000
8.33 46000
11.11 58000
13.88 78000
16.66 93000
19.44 109000
22.22 120000
25.00 120000
27.77 120000
30.55 120000
33.33 110000
36.11 102000
38.88 95000
41.66 89000
44.44 83000
)
1.10 (
6.94 41800
8.33 50600
11.11 63800
13.88 85800
16.66 102300
19.44 119900
22.22 132000
25.00 132000
27.77 132000
30.55 132000
33.33 121000
36.11 112200
38.88 104500
41.66 97900
44.44 91300
)
1.20 (
6.94 45600
8.33 55200
11.11 69600
13.88 93600
16.66 111600
19.44 130800
22.22 144000
25.00 144000
27.77 144000
30.55 144000
33.33 132000
36.11 122400
38.88 114000
41.66 106800
44.44 99600
)

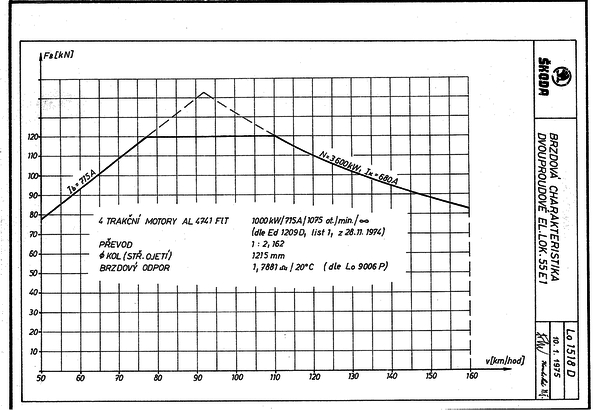

Zdrojem je graf pro loko 55E1 škodováckého archívu:



[Josef Vogeltanz]

Další charaketristika EDB, tetokráte pro řadu 162:
Trvalý výkon EDB: 3000kW
EDB typ: odporová, fechral
EDB účinnost: 140-7 km/h
EDB max. brzdná síla: 140kN
Rozsah kontroléru 0 až 120%

ORTSDynamicBrakeForceCurves (
0.00 (
0 0
38.88 0
)
0.10    (
1.94    4000
2.77    4800
5.55    9800
8.33    14000
11.11    14000
13.89    14000
16.66    14000
19.44    14000
21.66    14000
22.22    13600
25.00    12000
27.77    10800
30.55    9800
33.33    9000
36.11    8200
38.88    7700
)
0.20    (
1.94    8000
2.77    9600
5.55    19600
8.33    28000
11.11    28000
13.89    28000
16.66    28000
19.44    28000
21.66    28000
22.22    27200
25.00    24000
27.77    21600
30.55    19600
33.33    18000
36.11    16400
38.88    15400
)
0.30    (
1.94    12000
2.77    14400
5.55    29400
8.33    42000
11.11    42000
13.89    42000
16.66    42000
19.44    42000
21.66    42000
22.22    40800
25.00    36000
27.77    32400
30.55    29400
33.33    27000
36.11    24600
38.88    23100
)
0.40    (
1.94    16000
2.77    19200
5.55    39200
8.33    56000
11.11    56000
13.89    56000
16.66    56000
19.44    56000
21.66    56000
22.22    54400
25.00    48000
27.77    43200
30.55    39200
33.33    36000
36.11    32800
38.88    30800
)
0.50    (
1.94    20000
2.77    24000
5.55    49000
8.33    70000
11.11    70000
13.89    70000
16.66    70000
19.44    70000
21.66    70000
22.22    68000
25.00    60000
27.77    54000
30.55    49000
33.33    45000
36.11    41000
38.88    38500
)
0.60    (
1.94    24000
2.77    28800
5.55    58800
8.33    84000
11.11    84000
13.89    84000
16.66    84000
19.44    84000
21.66    84000
22.22    81600
25.00    72000
27.77    64800
30.55    58800
33.33    54000
36.11    49200
38.88    46200
)
0.70    (
1.94    28000
2.77    33600
5.55    68600
8.33    98000
11.11    98000
13.89    98000
16.66    98000
19.44    98000
21.66    98000
22.22    95200
25.00    84000
27.77    75600
30.55    68600
33.33    63000
36.11    57400
38.88    53900
)
0.80    (
1.94    32000
2.77    38400
5.55    78400
8.33    112000
11.11    112000
13.89    112000
16.66    112000
19.44    112000
21.66    112000
22.22    108800
25.00    96000
27.77    86400
30.55    78400
33.33    72000
36.11    65600
38.88    61600
)
0.90    (
1.94    36000
2.77    43200
5.55    88200
8.33    126000
11.11    126000
13.89    126000
16.66    126000
19.44    126000
21.66    126000
22.22    122400
25.00    108000
27.77    97200
30.55    88200
33.33    81000
36.11    73800
38.88    69300
)
1.00    (
1.94    40000
2.77    48000
5.55    98000
8.33    140000
11.11    140000
13.89    140000
16.66    140000
19.44    140000
21.66    140000
22.22    136000
25.00    120000
27.77    108000
30.55    98000
33.33    90000
36.11    82000
38.88    77000
)
1.10    (
1.94    44000
2.77    52800
5.55    107800
8.33    154000
11.11    154000
13.89    154000
16.66    154000
19.44    154000
21.66    154000
22.22    149600
25.00    132000
27.77    118800
30.55    107800
33.33    99000
36.11    90200
38.88    84700
)
1.20    (
1.94    48000
2.77    57600
5.55    117600
8.33    168000
11.11    168000
13.89    168000
16.66    168000
19.44    168000
21.66    168000
22.22    163200
25.00    144000
27.77    129600
30.55    117600
33.33    108000
36.11    98400
38.88    92400
)
)

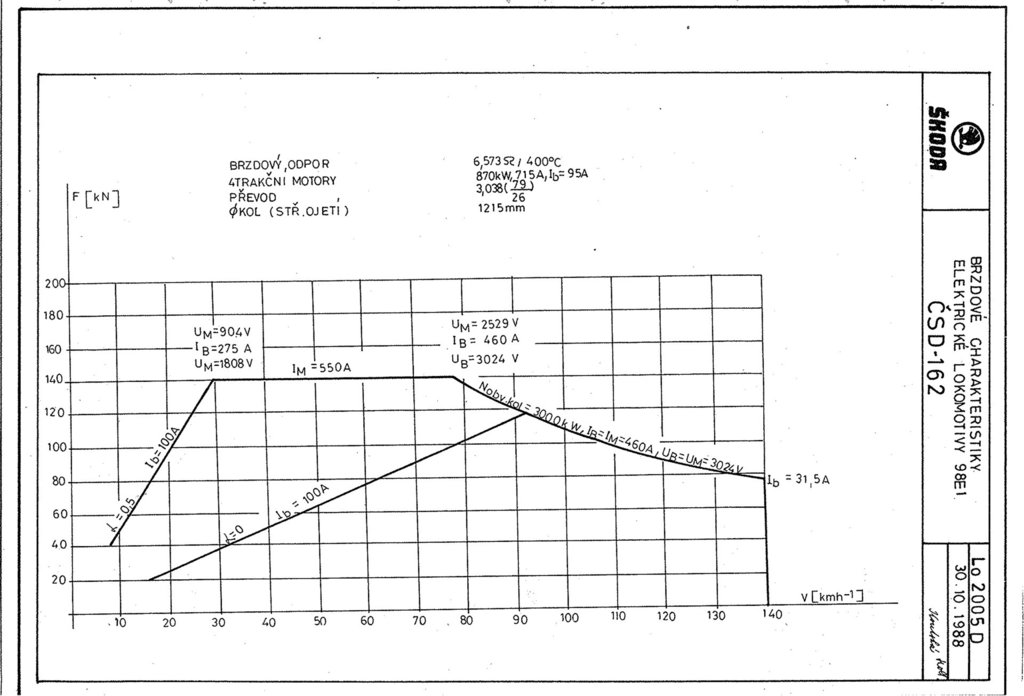

Zdrojem je opět graf pro loko 98E1 ze škodováckého archívu:



[Josef Vogeltanz]

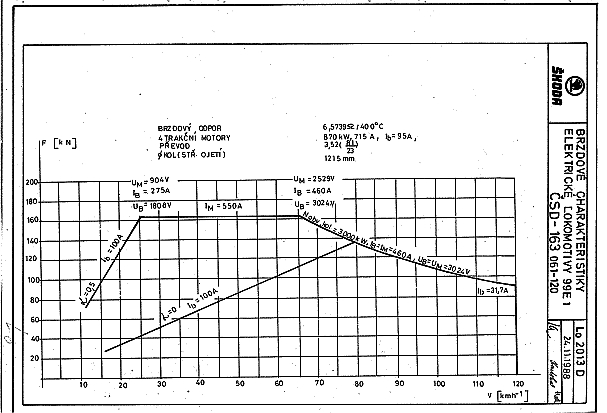

Další charaketristika EDB, pro řadu 163:
Trvalý výkon EDB: 3000kW
EDB typ: odporová, fechral
EDB účinnost: 120-7 km/h
EDB max. brzdná síla: 162kN
Rozsah kontroléru 0 až 120%

ORTSDynamicBrakeForceCurves (
0.00 (
0 0
38.88 0
)
0.10 (
1.94 4200
2.77 6400
5.55 12800
8.33 16200
11.11 16200
13.89 16200
16.66 16200
19.44 15400
21.66 13600
22.22 13600
25.00 12000
27.77 10800
30.55 9800
33.33 9000
)
0.20 (
1.94 8400
2.77 12800
5.55 25600
8.33 32400
11.11 32400
13.89 32400
16.66 32400
19.44 30800
21.66 27200
22.22 27200
25.00 24000
27.77 21600
30.55 19600
33.33 18000
)
0.30 (
1.94 12600
2.77 19200
5.55 38400
8.33 48600
11.11 48600
13.89 48600
16.66 48600
19.44 46200
21.66 40800
22.22 40800
25.00 36000
27.77 32400
30.55 29400
33.33 27000
)
0.40 (
1.94 16800
2.77 25600
5.55 51200
8.33 64800
11.11 64800
13.89 64800
16.66 64800
19.44 61600
21.66 54400
22.22 54400
25.00 48000
27.77 43200
30.55 39200
33.33 36000
)
0.50 (
1.94 21000
2.77 32000
5.55 64000
8.33 81000
11.11 81000
13.89 81000
16.66 81000
19.44 77000
21.66 68000
22.22 68000
25.00 60000
27.77 54000
30.55 49000
33.33 45000
)
0.60 (
1.94 25200
2.77 38400
5.55 76800
8.33 97200
11.11 97200
13.89 97200
16.66 97200
19.44 92400
21.66 81600
22.22 81600
25.00 72000
27.77 64800
30.55 58800
33.33 54000
)
0.70 (
1.94 29400
2.77 44800
5.55 89600
8.33 113400
11.11 113400
13.89 113400
16.66 113400
19.44 107800
21.66 95200
22.22 95200
25.00 84000
27.77 75600
30.55 68600
33.33 63000
)
0.80 (
1.94 33600
2.77 51200
5.55 102400
8.33 129600
11.11 129600
13.89 129600
16.66 129600
19.44 123200
21.66 108800
22.22 108800
25.00 96000
27.77 86400
30.55 78400
33.33 72000
)
0.90 (
1.94 37800
2.77 57600
5.55 115200
8.33 145800
11.11 145800
13.89 145800
16.66 145800
19.44 138600
21.66 122400
22.22 122400
25.00 108000
27.77 97200
30.55 88200
33.33 81000
)
1.00 (
1.94 42000
2.77 64000
5.55 128000
8.33 162000
11.11 162000
13.89 162000
16.66 162000
19.44 154000
21.66 136000
22.22 136000
25.00 120000
27.77 108000
30.55 98000
33.33 90000
)
1.10 (
1.94 46200
2.77 70400
5.55 140800
8.33 178200
11.11 178200
13.89 178200
16.66 178200
19.44 169400
21.66 149600
22.22 149600
25.00 132000
27.77 118800
30.55 107800
33.33 99000
)
1.20 (
1.94 50400
2.77 76800
5.55 153600
8.33 194400
11.11 194400
13.89 194400
16.66 194400
19.44 184800
21.66 163200
22.22 163200
25.00 144000
27.77 129600
30.55 117600
33.33 108000
)
)
