Opět od Passhio
Pro příznivce těchto řad jsem vytvořil tabulku trakčních charakteristik, která odpovídá deklarovaným charakteristikám lokomotivy řady 230. Puntičkáři ohledně rozdílného převodového poměru u řad 240 a 242 nechť vydrží na upgrade (ačkoliv rozdíl mezi 3,95 a 4 je nepostřehnutelný). Trakční charakteristiky jsou počítané, tj. nejedná se o odečítané hodnoty původní charakteristiky, ale o výpočet na základě parametrů motorů a známého napětí a odbuzení na jednotlivých stupních. Podobně se lze dopracovat i k charakteristikám jiných lokomotiv.

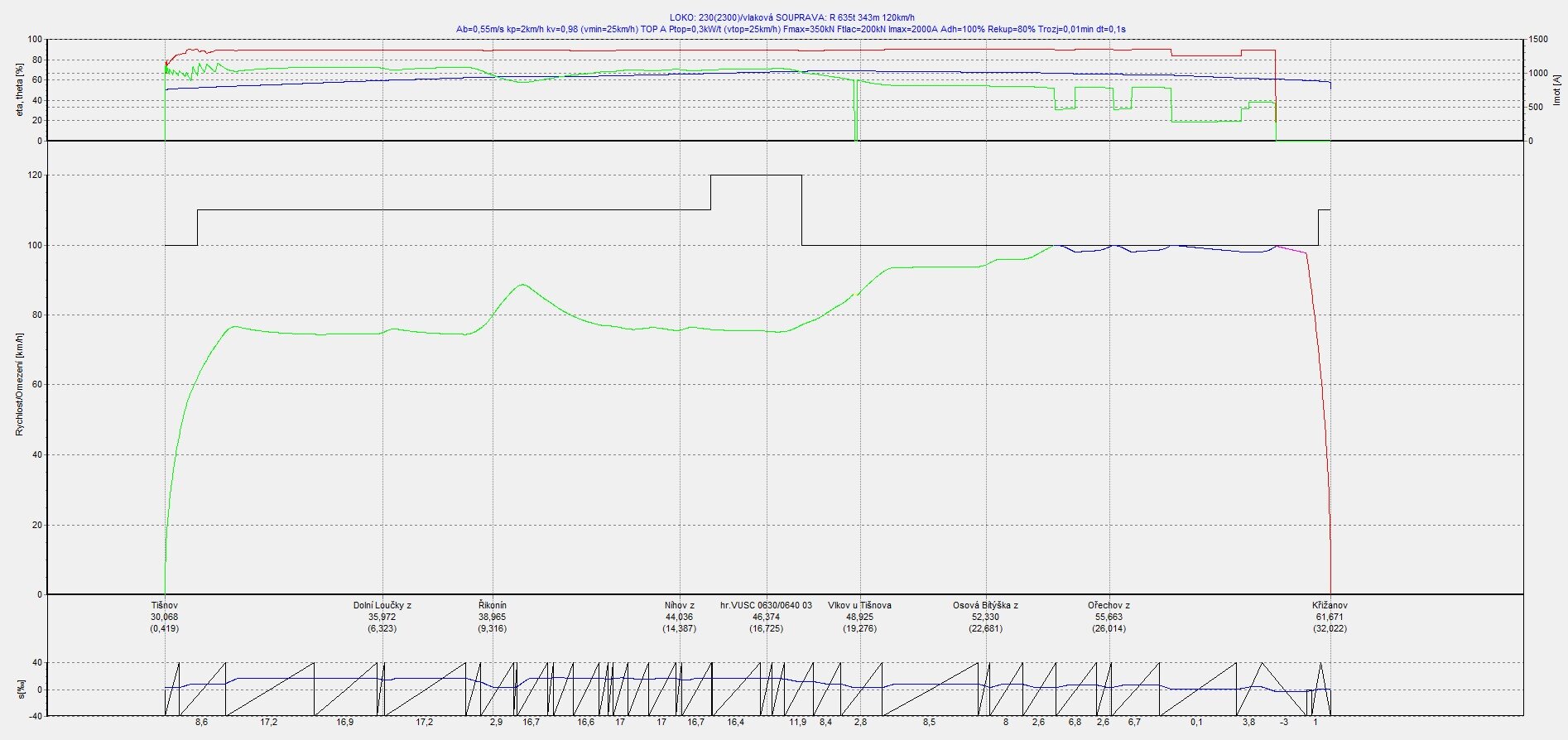

Výhodou takových charakteristik je podstatně věrnější chování lokomotivy a zobrazování proudu na ampermetrech.
NEZARUČUJI ZPĚTNOU KOMPATIBILITU S MSTS!!! Proto pokud chcete současně využívat oba simulátory, ENG soubor si zálohujte, nebo raději vytvořte klon lokomotivy.
Pro použití v OpenRails upravíme příslušný ENG soubor následovně:
1) Upravíme řádky týkající se jmenovitých hodnot lokomotivy. Správně bychom měli uvést (síla a proud):
Uvědomme si, že na základě maximální tažné síly se cejchuje ampérmetr...
2) Do souboru do části Engine() vložíme následující blok kódu. Trakční charakteristiky pak budou vypadat následovně:
Pro příznivce těchto řad jsem vytvořil tabulku trakčních charakteristik, která odpovídá deklarovaným charakteristikám lokomotivy řady 230. Puntičkáři ohledně rozdílného převodového poměru u řad 240 a 242 nechť vydrží na upgrade (ačkoliv rozdíl mezi 3,95 a 4 je nepostřehnutelný). Trakční charakteristiky jsou počítané, tj. nejedná se o odečítané hodnoty původní charakteristiky, ale o výpočet na základě parametrů motorů a známého napětí a odbuzení na jednotlivých stupních. Podobně se lze dopracovat i k charakteristikám jiných lokomotiv.
Výhodou takových charakteristik je podstatně věrnější chování lokomotivy a zobrazování proudu na ampermetrech.
NEZARUČUJI ZPĚTNOU KOMPATIBILITU S MSTS!!! Proto pokud chcete současně využívat oba simulátory, ENG soubor si zálohujte, nebo raději vytvořte klon lokomotivy.
Pro použití v OpenRails upravíme příslušný ENG soubor následovně:
1) Upravíme řádky týkající se jmenovitých hodnot lokomotivy. Správně bychom měli uvést (síla a proud):
Kód:
Type ( Electric )
MaxPower ( 3584kW )
MaxForce ( 388kN )
MaxContinuousForce ( 219kN )
MaxCurrent ( 2450A )
Uvědomme si, že na základě maximální tažné síly se cejchuje ampérmetr...
2) Do souboru do části Engine() vložíme následující blok kódu. Trakční charakteristiky pak budou vypadat následovně:
Kód:
MaxTractiveForceCurves (
0 ( 0 0 50 0 )
0.02 (
0.0 258004.5988
0.0625 41275.0948
0.3334 24919.6877
0.8324 11756.4453
2.2920 3061.4404
5.2204 773.7559
28.7446 31.0605
)
0.05 (
0.0 258004.5988
0.0845 122187.6590
0.2375 100631.7066
0.4168 79730.4964
0.6408 59786.9673
0.9484 41275.0948
1.4338 24919.6877
2.3874 11756.4453
5.2777 3061.4404
11.1271 773.7559
58.1730 31.0605
)
0.08 (
0.0 258004.5988
0.1096 211960.3078
0.2361 189160.4204
0.3713 166556.4458
0.5185 144204.4864
0.6830 122187.6590
0.8734 100631.7066
1.1047 79730.4964
1.4052 59786.9673
1.8342 41275.0948
2.5342 24919.6877
3.9424 11756.4453
8.2634 3061.4404
17.0338 773.7559
87.6014 31.0605
)
0.11 (
0.0 258004.5988
0.4955 234917.4351
0.6271 211960.3078
0.7677 189160.4204
0.9201 166556.4458
1.0890 144204.4864
1.2815 122187.6590
1.5092 100631.7066
1.7925 79730.4964
2.1697 59786.9673
2.7200 41275.0948
3.6346 24919.6877
5.4974 11756.4453
11.2492 3061.4404
22.9404 773.7559
117.0298 31.0605
)
0.13 (
0.0 258004.5988
1.0013 234917.4351
1.1446 211960.3078
1.2992 189160.4204
1.4689 166556.4458
1.6595 144204.4864
1.8799 122187.6590
2.1450 100631.7066
2.4804 79730.4964
2.9341 59786.9673
3.6058 41275.0948
4.7350 24919.6877
7.0524 11756.4453
14.2349 3061.4404
28.8471 773.7559
146.4582 31.0605
)
0.16 (
0.0 258004.5988
1.5071 234917.4351
1.6621 211960.3078
1.8308 189160.4204
2.0177 166556.4458
2.2299 144204.4864
2.4784 122187.6590
2.7808 100631.7066
3.1682 79730.4964
3.6985 59786.9673
4.4917 41275.0948
5.8354 24919.6877
8.6074 11756.4453
17.2206 3061.4404
34.7537 773.7559
175.8866 31.0605
)
0.19 (
0.0 258004.5988
2.0130 234917.4351
2.1796 211960.3078
2.3623 189160.4204
2.5665 166556.4458
2.8004 144204.4864
3.0768 122187.6590
3.4167 100631.7066
3.8561 79730.4964
4.4630 59786.9673
5.3775 41275.0948
6.9358 24919.6877
10.1624 11756.4453
20.2063 3061.4404
40.6604 773.7559
205.3150 31.0605
)
0.22 (
0.0 258004.5988
2.5188 234917.4351
2.6971 211960.3078
2.8938 189160.4204
3.1153 166556.4458
3.3709 144204.4864
3.6753 122187.6590
4.0525 100631.7066
4.5440 79730.4964
5.2274 59786.9673
6.2633 41275.0948
8.0362 24919.6877
11.7174 11756.4453
23.1921 3061.4404
46.5671 773.7559
234.7434 31.0605
)
0.25 (
0.0 258004.5988
3.0246 234917.4351
3.2146 211960.3078
3.4254 189160.4204
3.6641 166556.4458
3.9414 144204.4864
4.2738 122187.6590
4.6883 100631.7066
5.2318 79730.4964
5.9918 59786.9673
7.1491 41275.0948
9.1366 24919.6877
13.2724 11756.4453
26.1778 3061.4404
52.4737 773.7559
264.1718 31.0605
)
0.27 (
0.0 258004.5988
3.5305 234917.4351
3.7321 211960.3078
3.9569 189160.4204
4.2129 166556.4458
4.5119 144204.4864
4.8722 122187.6590
5.3241 100631.7066
5.9197 79730.4964
6.7563 59786.9673
8.0350 41275.0948
10.2371 24919.6877
14.8274 11756.4453
29.1635 3061.4404
58.3804 773.7559
293.6002 31.0605
)
0.30 (
0.0 258004.5988
4.0363 234917.4351
4.2496 211960.3078
4.4885 189160.4204
4.7617 166556.4458
5.0823 144204.4864
5.4707 122187.6590
5.9600 100631.7066
6.6076 79730.4964
7.5207 59786.9673
8.9208 41275.0948
11.3375 24919.6877
16.3824 11756.4453
32.1493 3061.4404
64.2870 773.7559
323.0286 31.0605
)
0.33 (
0.0 258004.5988
4.5421 234917.4351
4.7671 211960.3078
5.0200 189160.4204
5.3105 166556.4458
5.6528 144204.4864
6.0692 122187.6590
6.5958 100631.7066
7.2954 79730.4964
8.2851 59786.9673
9.8066 41275.0948
12.4379 24919.6877
17.9374 11756.4453
35.1350 3061.4404
70.1937 773.7559
352.4570 31.0605
)
0.36 (
0.0 258004.5988
5.0479 234917.4351
5.2846 211960.3078
5.5516 189160.4204
5.8593 166556.4458
6.2233 144204.4864
6.6676 122187.6590
7.2316 100631.7066
7.9833 79730.4964
9.0496 59786.9673
10.6924 41275.0948
13.5383 24919.6877
19.4924 11756.4453
38.1207 3061.4404
76.1004 773.7559
381.8854 31.0605
)
0.38 (
0.0 258004.5988
5.5538 234917.4351
5.8020 211960.3078
6.0831 189160.4204
6.4081 166556.4458
6.7938 144204.4864
7.2661 122187.6590
7.8675 100631.7066
8.6712 79730.4964
9.8140 59786.9673
11.5783 41275.0948
14.6387 24919.6877
21.0474 11756.4453
41.1064 3061.4404
82.0070 773.7559
411.3138 31.0605
)
0.41 (
0.0 258004.5988
6.0596 234917.4351
6.3195 211960.3078
6.6146 189160.4204
6.9569 166556.4458
7.3643 144204.4864
7.8646 122187.6590
8.5033 100631.7066
9.3590 79730.4964
10.5784 59786.9673
12.4641 41275.0948
15.7391 24919.6877
22.6024 11756.4453
44.0922 3061.4404
87.9137 773.7559
440.7422 31.0605
)
0.44 (
0.0 258004.5988
6.5654 234917.4351
6.8370 211960.3078
7.1462 189160.4204
7.5057 166556.4458
7.9347 144204.4864
8.4630 122187.6590
9.1391 100631.7066
10.0469 79730.4964
11.3429 59786.9673
13.3499 41275.0948
16.8395 24919.6877
24.1574 11756.4453
47.0779 3061.4404
93.8203 773.7559
470.1706 31.0605
)
0.47 (
0.0 258004.5988
7.0713 234917.4351
7.3545 211960.3078
7.6777 189160.4204
8.0545 166556.4458
8.5052 144204.4864
9.0615 122187.6590
9.7749 100631.7066
10.7348 79730.4964
12.1073 59786.9673
14.2357 41275.0948
17.9399 24919.6877
25.7124 11756.4453
50.0636 3061.4404
99.7270 773.7559
499.5990 31.0605
)
0.5 (
0.0 258004.5988
7.5771 234917.4351
7.8720 211960.3078
8.2093 189160.4204
8.6033 166556.4458
9.0757 144204.4864
9.6600 122187.6590
10.4108 100631.7066
11.4226 79730.4964
12.8717 59786.9673
15.1216 41275.0948
19.0403 24919.6877
27.2674 11756.4453
53.0493 3061.4404
105.6337 773.7559
529.0274 31.0605
)
0.52 (
0.0 258004.5988
8.0829 234917.4351
8.3895 211960.3078
8.7408 189160.4204
9.1521 166556.4458
9.6462 144204.4864
10.2584 122187.6590
11.0466 100631.7066
12.1105 79730.4964
13.6362 59786.9673
16.0074 41275.0948
20.1408 24919.6877
28.8224 11756.4453
56.0351 3061.4404
111.5403 773.7559
558.4558 31.0605
)
0.55 (
0.0 258004.5988
8.5888 234917.4351
8.9070 211960.3078
9.2724 189160.4204
9.7009 166556.4458
10.2167 144204.4864
10.8569 122187.6590
11.6824 100631.7066
12.7983 79730.4964
14.4006 59786.9673
16.8932 41275.0948
21.2412 24919.6877
30.3774 11756.4453
59.0208 3061.4404
117.4470 773.7559
587.8842 31.0605
)
0.58 (
0.0 258004.5988
9.0946 234917.4351
9.4245 211960.3078
9.8039 189160.4204
10.2497 166556.4458
10.7871 144204.4864
11.4554 122187.6590
12.3182 100631.7066
13.4862 79730.4964
15.1650 59786.9673
17.7790 41275.0948
22.3416 24919.6877
31.9323 11756.4453
62.0065 3061.4404
123.3536 773.7559
617.3126 31.0605
)
0.61 (
0.0 258004.5988
9.6004 234917.4351
9.9420 211960.3078
10.3354 189160.4204
10.7985 166556.4458
11.3576 144204.4864
12.0538 122187.6590
12.9541 100631.7066
14.1741 79730.4964
15.9295 59786.9673
18.6649 41275.0948
23.4420 24919.6877
33.4873 11756.4453
64.9923 3061.4404
129.2603 773.7559
646.7410 31.0605
)
0.63 (
0.0 258004.5988
10.1062 234917.4351
10.4595 211960.3078
10.8670 189160.4204
11.3473 166556.4458
11.9281 144204.4864
12.6523 122187.6590
13.5899 100631.7066
14.8619 79730.4964
16.6939 59786.9673
19.5507 41275.0948
24.5424 24919.6877
35.0423 11756.4453
67.9780 3061.4404
135.1670 773.7559
676.1694 31.0605
)
0.66 (
0.0 258004.5988
10.6121 234917.4351
10.9770 211960.3078
11.3985 189160.4204
11.8961 166556.4458
12.4986 144204.4864
13.2507 122187.6590
14.2257 100631.7066
15.5498 79730.4964
17.4583 59786.9673
20.4365 41275.0948
25.6428 24919.6877
36.5973 11756.4453
70.9637 3061.4404
141.0736 773.7559
705.5978 31.0605
)
0.69 (
0.0 258004.5988
11.1179 234917.4351
11.4944 211960.3078
11.9301 189160.4204
12.4449 166556.4458
13.0690 144204.4864
13.8492 122187.6590
14.8616 100631.7066
16.2377 79730.4964
18.2228 59786.9673
21.3223 41275.0948
26.7432 24919.6877
38.1523 11756.4453
73.9494 3061.4404
146.9803 773.7559
735.0262 31.0605
)
0.72 (
0.0 258004.5988
11.6237 234917.4351
12.0119 211960.3078
12.4616 189160.4204
12.9937 166556.4458
13.6395 144204.4864
14.4477 122187.6590
15.4974 100631.7066
16.9255 79730.4964
18.9872 59786.9673
22.2082 41275.0948
27.8436 24919.6877
39.7073 11756.4453
76.9352 3061.4404
152.8869 773.7559
764.4546 31.0605
)
0.75 (
0.0 258004.5988
12.1296 234917.4351
12.5294 211960.3078
12.9932 189160.4204
13.5425 166556.4458
14.2100 144204.4864
15.0461 122187.6590
16.1332 100631.7066
17.6134 79730.4964
19.7516 59786.9673
23.0940 41275.0948
28.9440 24919.6877
41.2623 11756.4453
79.9209 3061.4404
158.7936 773.7559
793.8830 31.0605
)
0.77 (
0.0 258004.5988
12.6354 234917.4351
13.0469 211960.3078
13.5247 189160.4204
14.0913 166556.4458
14.7805 144204.4864
15.6446 122187.6590
16.7690 100631.7066
18.3013 79730.4964
20.5160 59786.9673
23.9798 41275.0948
30.0444 24919.6877
42.8173 11756.4453
82.9066 3061.4404
164.7002 773.7559
823.3114 31.0605
)
0.80 (
0.0 258004.5988
13.1412 234917.4351
13.5644 211960.3078
14.0562 189160.4204
14.6401 166556.4458
15.3510 144204.4864
16.2431 122187.6590
17.4049 100631.7066
18.9891 79730.4964
21.2805 59786.9673
24.8656 41275.0948
31.1449 24919.6877
44.3723 11756.4453
85.8923 3061.4404
170.6069 773.7559
852.7398 31.0605
)
0.83 (
0.0 258004.5988
13.6470 234917.4351
14.0819 211960.3078
14.5878 189160.4204
15.1889 166556.4458
15.9214 144204.4864
16.8415 122187.6590
18.0407 100631.7066
19.6770 79730.4964
22.0449 59786.9673
25.7515 41275.0948
32.2453 24919.6877
45.9273 11756.4453
88.8781 3061.4404
176.5136 773.7559
882.1682 31.0605
)
0.86 (
0.0 258004.5988
14.1529 234917.4351
14.5994 211960.3078
15.1193 189160.4204
15.7377 166556.4458
16.4919 144204.4864
17.4400 122187.6590
18.6765 100631.7066
20.3648 79730.4964
22.8093 59786.9673
26.6373 41275.0948
33.3457 24919.6877
47.4823 11756.4453
91.8638 3061.4404
182.4202 773.7559
911.5966 31.0605
)
0.88 (
0.0 258004.5988
14.6587 234917.4351
15.1169 211960.3078
15.6509 189160.4204
16.2865 166556.4458
17.0624 144204.4864
18.0385 122187.6590
19.3123 100631.7066
21.0527 79730.4964
23.5738 59786.9673
27.5231 41275.0948
34.4461 24919.6877
49.0373 11756.4453
94.8495 3061.4404
188.3269 773.7559
941.0250 31.0605
)
0.91 (
0.0 247414.3945
15.4679 224598.2961
15.9952 201943.8744
16.6157 179488.7849
17.3611 157285.4846
18.2786 135408.1994
19.4414 113963.5510
20.9681 93106.7318
23.0619 73065.6845
26.0987 54175.5437
30.8459 36922.4085
39.1188 21984.5476
56.3983 10234.8014
110.1158 2638.6439
219.1869 665.0219
1095.9745 26.6708
)
0.94 (
0.0 231704.6087
16.7295 209359.2324
17.3807 187239.4719
18.1541 165399.8931
19.0910 143914.0004
20.2528 122881.6817
21.7336 102439.5789
23.6847 82775.1458
26.3636 64144.6841
30.2409 46894.0079
36.2682 31476.4792
46.6796 18456.0756
68.1901 8474.8154
134.3666 2163.6670
268.0926 543.8648
1341.3702 21.7928
)
0.97 (
0.0 216180.2253
18.1045 194409.2069
18.9023 172943.0048
19.8548 151852.2670
21.0140 131228.7832
22.4561 111192.1142
24.2976 91897.8895
26.7242 73547.5826
30.0495 56398.7735
34.8429 40773.3861
42.2492 27059.0468
54.9459 15696.1413
80.9671 7142.4745
160.4670 1812.3758
320.6331 454.8238
1604.8740 18.2153
)
1 (
0.0 199731.6752
19.7606 178711.8948
20.7415 158091.6090
21.9162 137955.0189
23.3484 118407.2199
25.1317 99578.9823
27.4079 81631.9132
30.4017 64763.3480
34.4904 49209.7183
40.3561 35246.3514
49.3656 23180.9011
64.7101 13337.4268
95.9605 6029.4058
190.9544 1523.3805
381.9324 381.8713
1912.2070 15.2880
)
)
